Инструкция по сборке детской кроватки на маятнике

Инструкция по сборке детской кроватки на маятнике

Сборку кроватки «Малятко» с ящиком стоит начать с ящика, на фото 1 представлены все необходимые детали для ящика, скручиваем стенки ящика на конфирматы, прикручиваем ручки для открывания ящика, под них имеется два специальных болтика которые подходят только под эти ручки.

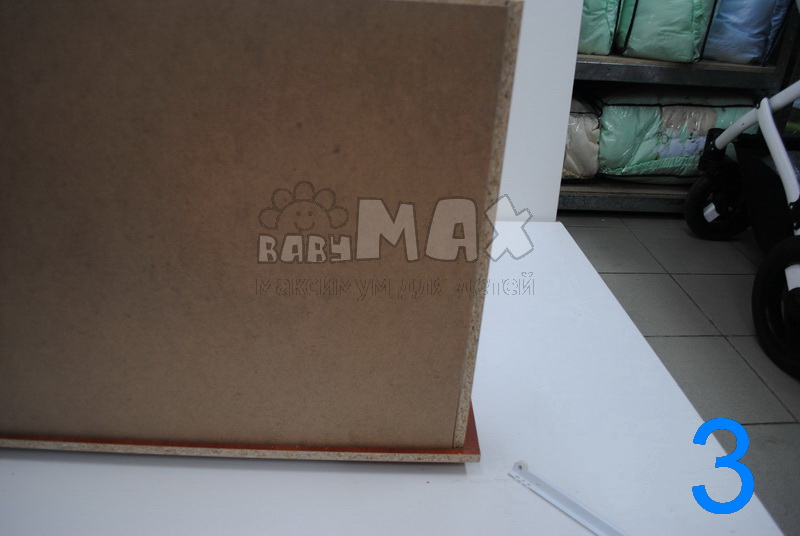

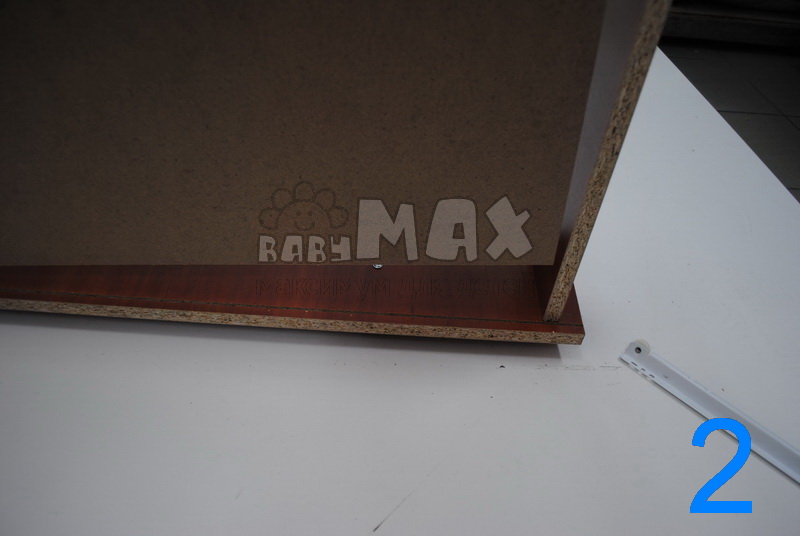

После того, как скрутили все стороны ящика и вставили ручки нужно вставить дно ящика в заготовленное отверстие в фасаде ящика фото (2 и 3).

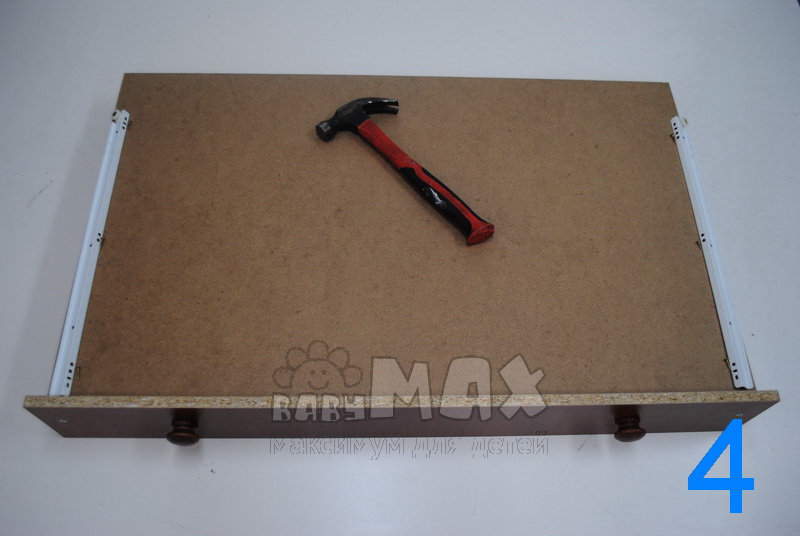

Далее нужно гвоздями прибить дно ящика по периметру с трех остальных сторон и подготовить направляющие. Фото 4

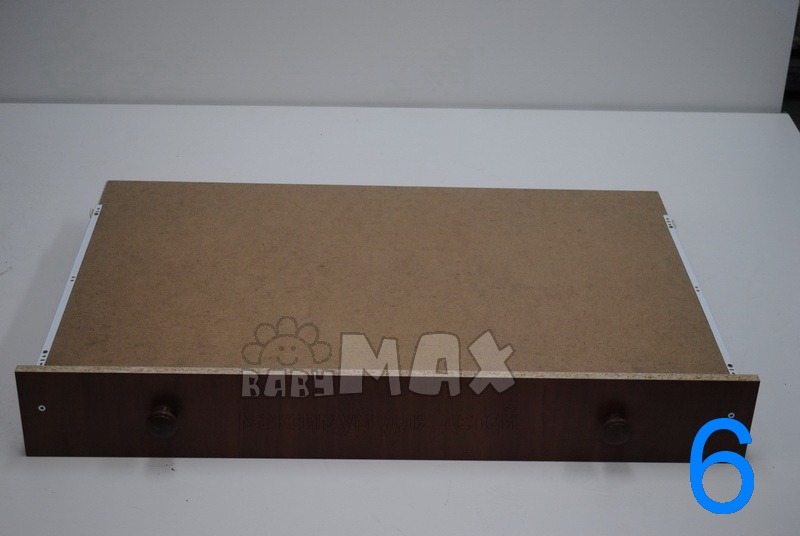

Направляющие прикручиваем в упор к фасаду на более длинные саморезы, колесико на направляющей должно находиться в противоположной стороне от фасада. Фото 5 и 6.

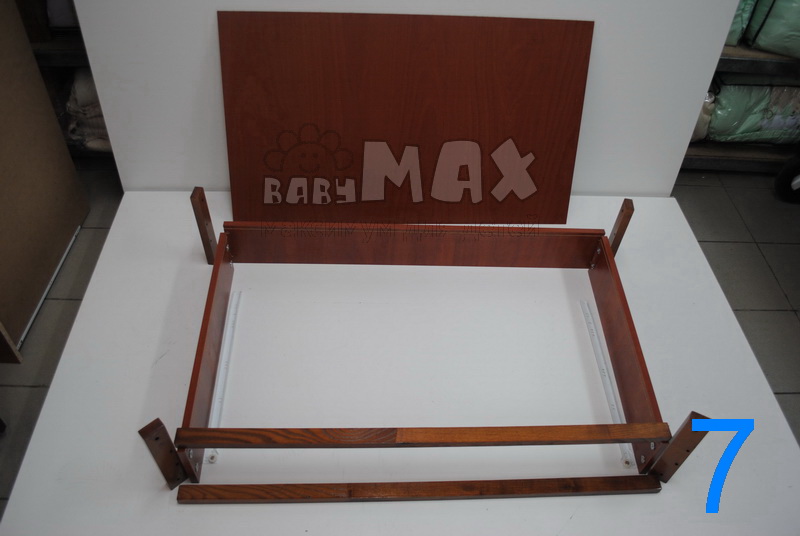

Следующий шаг это сборка каркаса под ящик, но фото 7 представлены все необходимые детали.

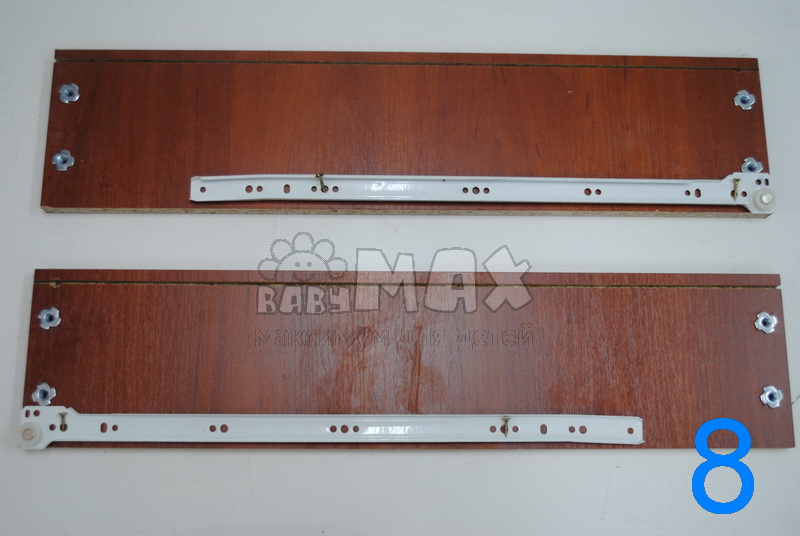

Для начала нужно прикрутить направляющие к боковым граням каркаса, колесико находится в упор к краю дощечки с той стороны, где сверху есть отверстие под конфирмат, прикручивать на более короткие саморезы. Фото 8.

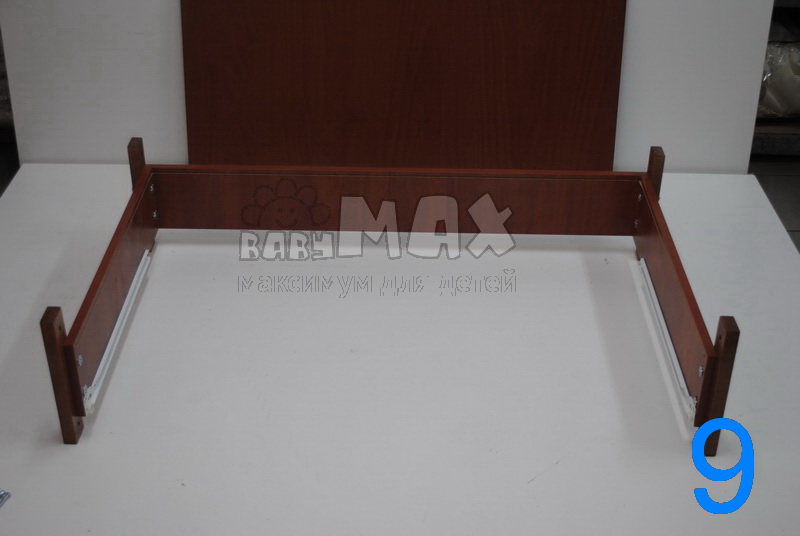

Скручиваем между собой боковые грани и заднюю часть каркаса под ящик фото 9.



При это прошу заметить что ножки под каркас прикручивать надо только после того как вы вставили лист ДВП и зафиксировали его со всех сторон фото 10.

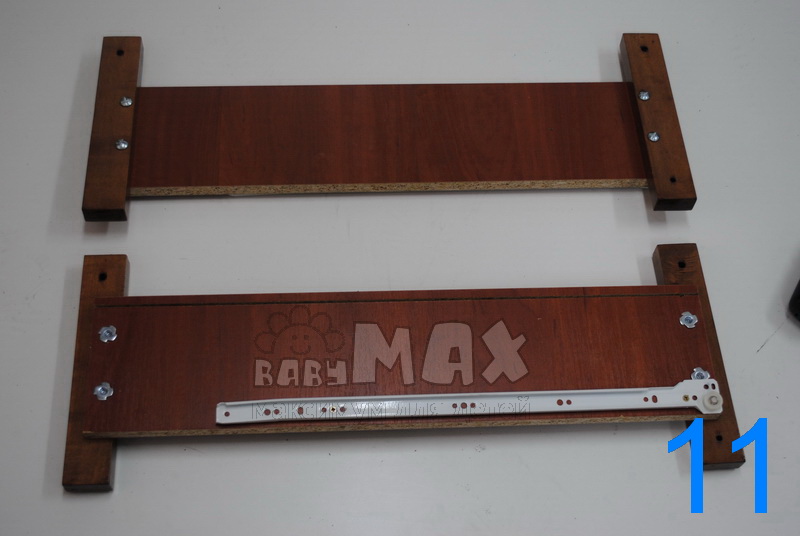

Как только это выполнили,  можете прикручивать ножки как фото 11,12.

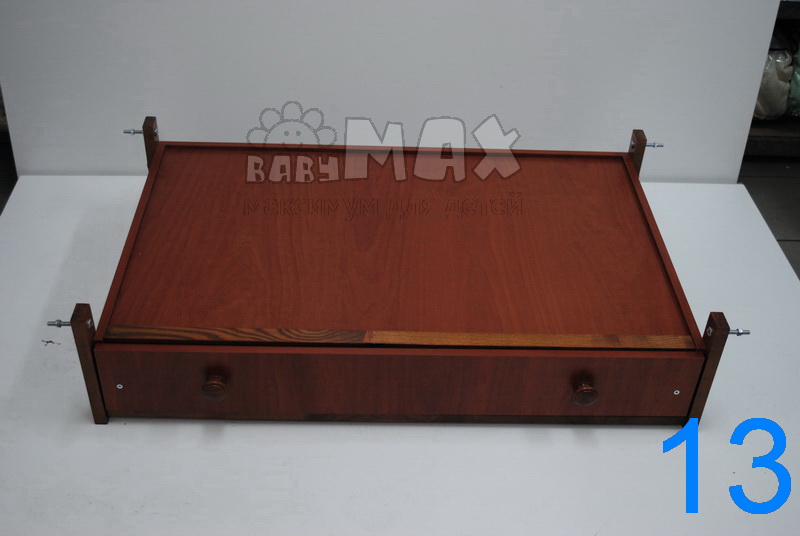

Вставляем ящик в каркас и закручиваем крупные болты в отверстия на ножках каркаса фото 13.

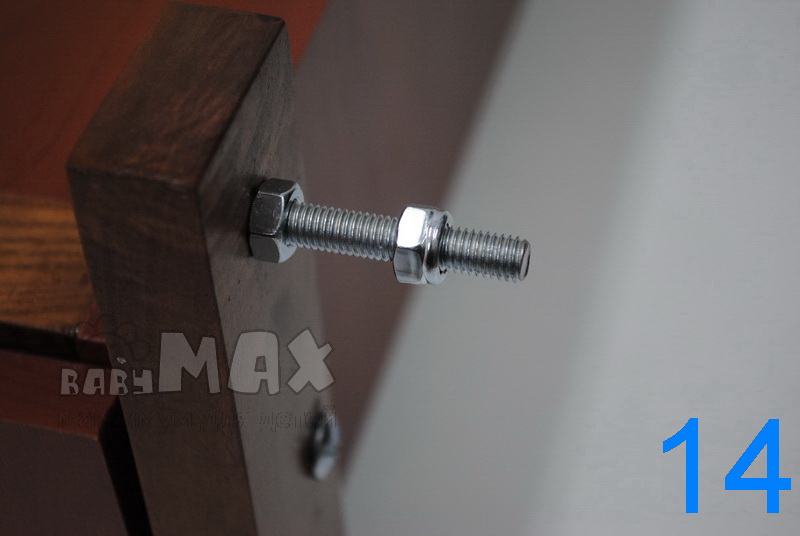

Гайки на болтах должны располагаться так как на рисунке фото 14, понадобиться ключ на 13.

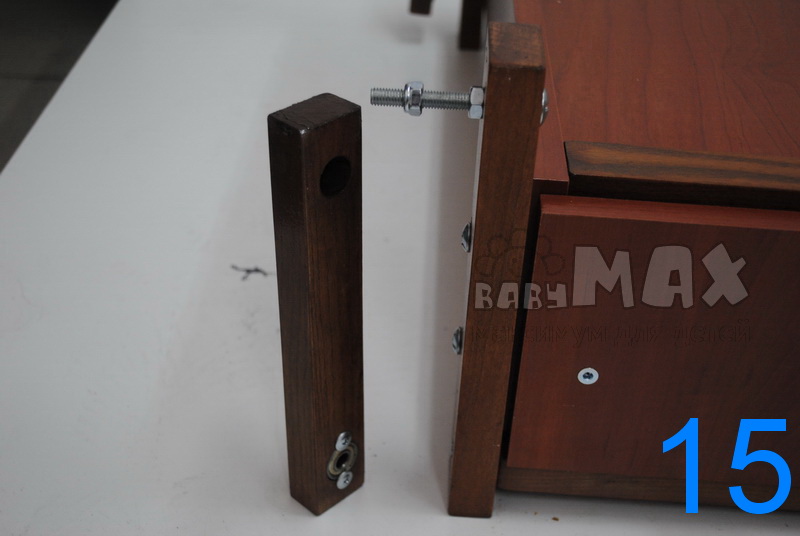

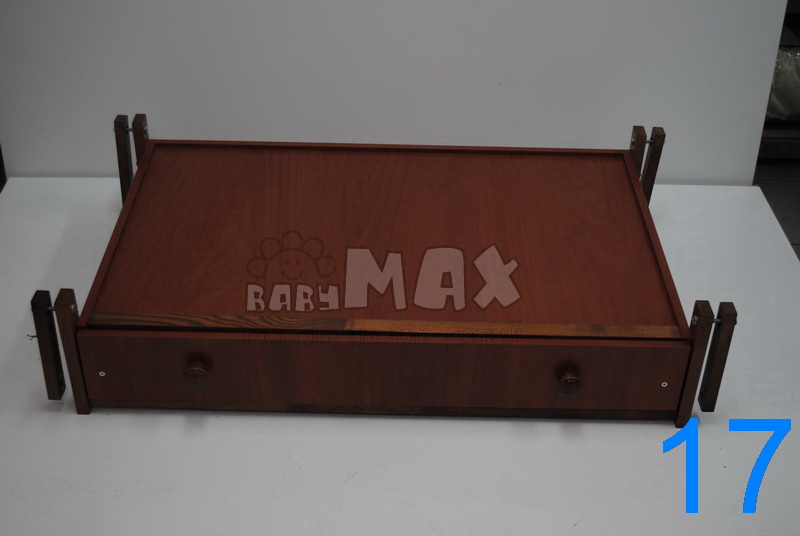

Надеваем маятники на болты и фиксируем гайками с внешней стороны фото 15-17.

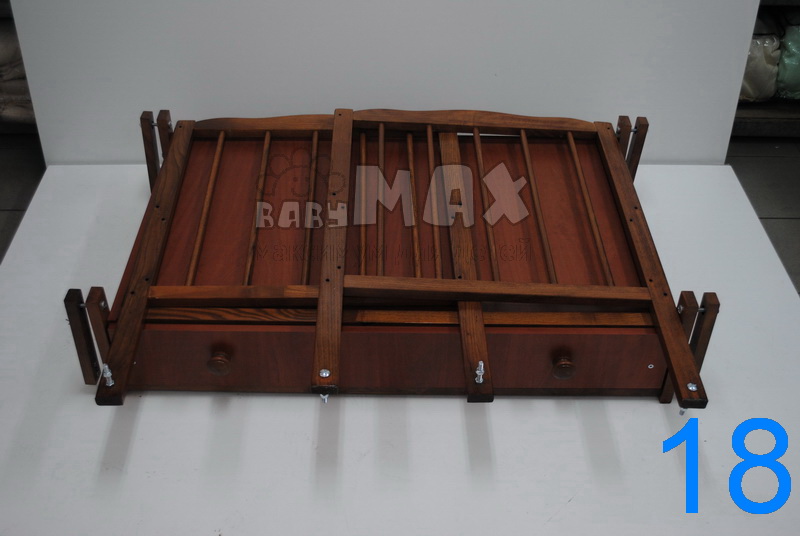

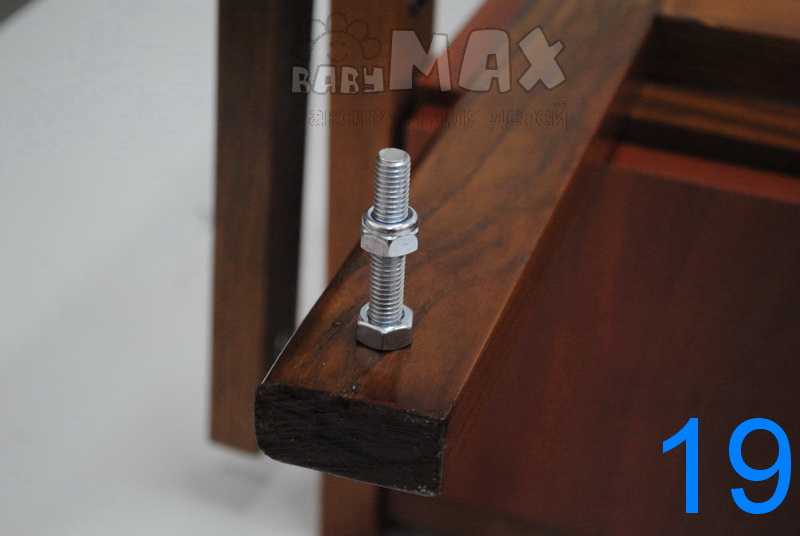

После этого таким же образом закручиваем крупные болты на спинки кроватки фото 18-19.







Вставляем спинки болтами в маятники так, как на фото 20.

 Снова закрепляем маятники на гайки с обратной стороны. фото 21

Следующий шаг, это соединение спинок кроватки, прикручиваем боковушку на конфирматы. Фото 22.



 После этого следует установить ламели, снова же на конфирматы фото 23.



На фото 24 указаны детали которые нужно установить для откидывания боковой части кроватки.



Устанавливаем последовательно так, как это указано на фото 25,26,27.

Сборка завершена, пользуйтесь на здоровье.
